Circulador de microcinta MH1515-09 de 2,6 a 6,2 GHz

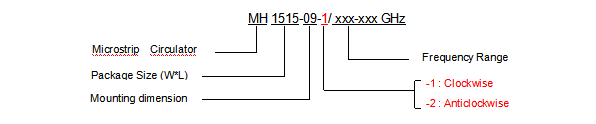

Ejemplos de pedidos de circuladores de microcinta de 2,6 a 6,2 GHz
Especificaciones básicas del circulador de microcinta de 2,6 a 6,2 GHz
| Impedancia | 50 Ω |
| Tipo de conector | Micro banda |
| Tamaño (mm) | 15,0*15,0*4,5 |
| Temperatura de funcionamiento | -55~+85℃ |
Especificaciones del circulador de microcinta de 2,6 a 6,2 GHz
| Número de modelo (X=1: →En el sentido de las agujas del reloj) (X=2: ←En sentido antihorario) | Rango de frecuencia GHz | ILLINOIS. dB (máx.) | Aislamiento dB (min) | VSWR (máximo) | Potencia hacia adelante CW |
| MH1515-09-X/2.6-6.2GHz | 2.6-6.2 | 0,8 | 14 | 1.45 | 40 |
Instrucciones:
Uno: Condiciones de almacenamiento a largo plazo del circulador de microtiras:
1. Rango de temperatura: +15℃~+25℃
2. Temperatura relativa: 25%~60%
3. No debe almacenarse cerca de campos magnéticos intensos ni de sustancias ferromagnéticas. Además, debe mantenerse una distancia de seguridad entre los productos.
Los circuladores de microcinta con frecuencias superiores a la banda X deben estar separados por más de 3 mm.
El intervalo de detección entre circuladores de microbanda de banda C es superior a 8 mm.
Dos: Los circuladores de microcinta por debajo de la frecuencia de banda C deben estar separados por más de 15 mm.
2. Consulte los siguientes principios para la selección de circuladores de microtiras:
1. Al desacoplar y adaptar circuitos, se pueden seleccionar aisladores de microcinta; el circulador de microcinta se puede utilizar cuando desempeña un papel dúplex o circular en el circuito.
2. Seleccione el tipo de circulador de microcinta correspondiente según el rango de frecuencia, el tamaño de instalación y la dirección de transmisión utilizada.
3. Cuando la frecuencia de trabajo de los circuladores de microcinta de dos tamaños cumple con los requisitos de garantía, la capacidad de potencia general es mayor.
Tres: Tercero, la instalación del circulador de microbandas.
1. Al utilizar el circulador de microcinta, no se debe sujetar el circuito de microcinta en cada puerto para evitar daños mecánicos.
2. La planitud del plano de instalación en contacto con la parte inferior del circulador de microcinta no debe ser mayor de 0,01 mm.
3. El circulador de microbandas instalado no debe retirarse. Se recomienda no volver a utilizar el circulador de microbandas retirado.
4. Al usar tornillos, la base no debe estar acolchada con materiales blandos como indio o estaño para evitar la deformación de la placa inferior del producto y la consiguiente rotura del sustrato de ferrita; apriete los tornillos en secuencia diagonal, par de apriete: 0,05-0,15 Nm.
5. Al instalar el adhesivo, la temperatura de curado no debe ser superior a 150 ℃. Si el usuario tiene requisitos especiales (debe informarlo previamente), la temperatura de soldadura no debe ser superior a 220 ℃.
6. La conexión del circuito del circulador de microcinta se puede realizar mediante soldadura manual de tiras de cobre o de oro/unión.
A. La interconexión mediante soldadura manual de la correa de cobre debe realizarse mediante un puente Ω, evitando que la fuga se filtre en la zona de formación de la correa, como se muestra en la siguiente figura. La temperatura superficial de la ferrita debe mantenerse entre 60 y 100 ℃ antes de la soldadura.
b) El uso de interconexión de unión de alambre/banda de oro, el ancho de la banda de oro es menor que el ancho del circuito de microcinta, no se permite la unión múltiple, la calidad de la unión debe cumplir con los requisitos del método GJB548B 2017.1 Artículo 3.1.5, la resistencia de la unión debe cumplir con los requisitos de los métodos GJB548B 2011.1 y 2023.2.
Cuatro: el uso del circulador de microtiras y precauciones
1. La limpieza del circuito de microcinta incluye la limpieza antes de la conexión del circuito y la limpieza de los puntos de soldadura después de la interconexión de la tira de cobre. La limpieza debe realizarse con alcohol, acetona y otros disolventes neutros para limpiar el fundente, a fin de evitar que el agente de limpieza se infiltre en el área de unión entre el imán permanente, la lámina cerámica y el sustrato del circuito, lo que afectaría la fuerza de unión. Si el usuario tiene requisitos especiales, el fundente puede limpiarse mediante limpieza ultrasónica con disolventes neutros como alcohol y agua desionizada, con una temperatura que no debe exceder los 60 °C y un tiempo que no debe exceder los 30 minutos. Después de la limpieza con agua desionizada, calentar y secar, con una temperatura que no exceda los 100 °C.
2. Se debe prestar atención al uso
a. Si se excede el rango de frecuencia de funcionamiento y el rango de temperatura de funcionamiento del producto, el rendimiento del producto se reducirá o incluso no tendrá características no recíprocas.
b. Se recomienda reducir la potencia del circulador de microbanda. Se recomienda que la potencia real sea inferior al 75 % de la potencia nominal.
c. No debe haber un campo magnético fuerte cerca de la instalación del producto para evitar que dicho campo magnético altere el campo magnético de polarización del producto y provoque cambios en su rendimiento.
